自動套標機

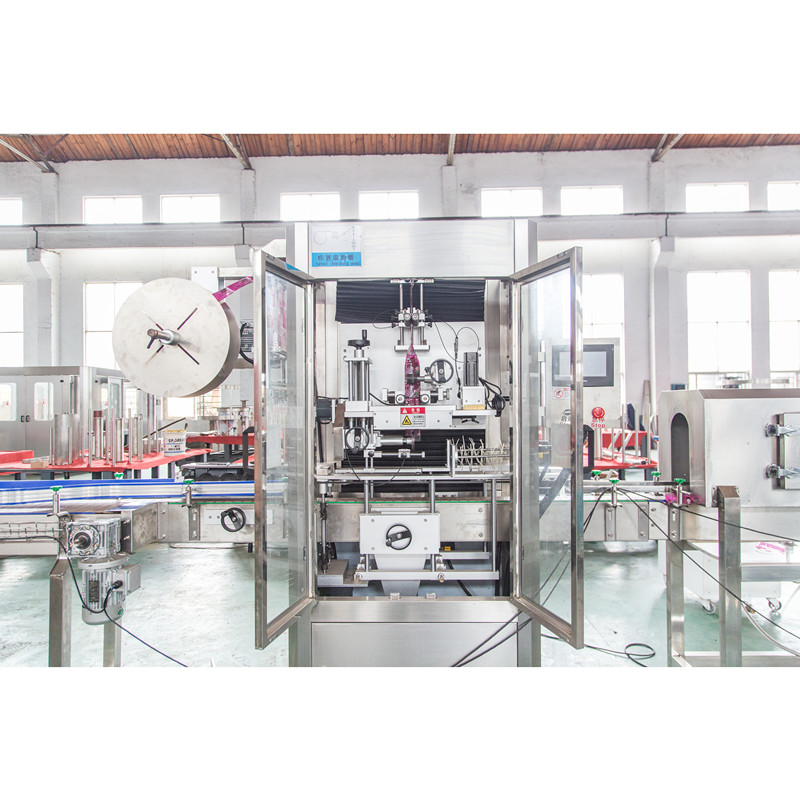

套標機是集送瓶、分瓶、套標簽、收縮標簽功能于一體的全自動智能型包裝線、真正的高速、精確的定位、人力的精簡、完美的包裝是此設備設計的精神，適用于飲料及健康食品廠，具有美觀、易清潔保養的功能
-
l 同步機構傳動，任何傳動皮帶更換均可快速完成，與傳統多層連臂式（更換及維修需六小時以上）比較維護容易、保養簡單，絕不影響生產。
l 全國獨一無二的切刀座設計，適合?30mm~~?180mm容器，切刀座完全免更換、免調試，獨家采用輕觸人機，即自動搜尋原點定位，安全又便捷，領先同類產品。
l 單收縮標簽供料盤設計，高度適中，便于安裝標簽；微電腦自動演算，免設定、免調整，只要輕輕一按，標簽即可自動檢測、自動定位；換標絕對快速又省力，切斷位置絕對精準。

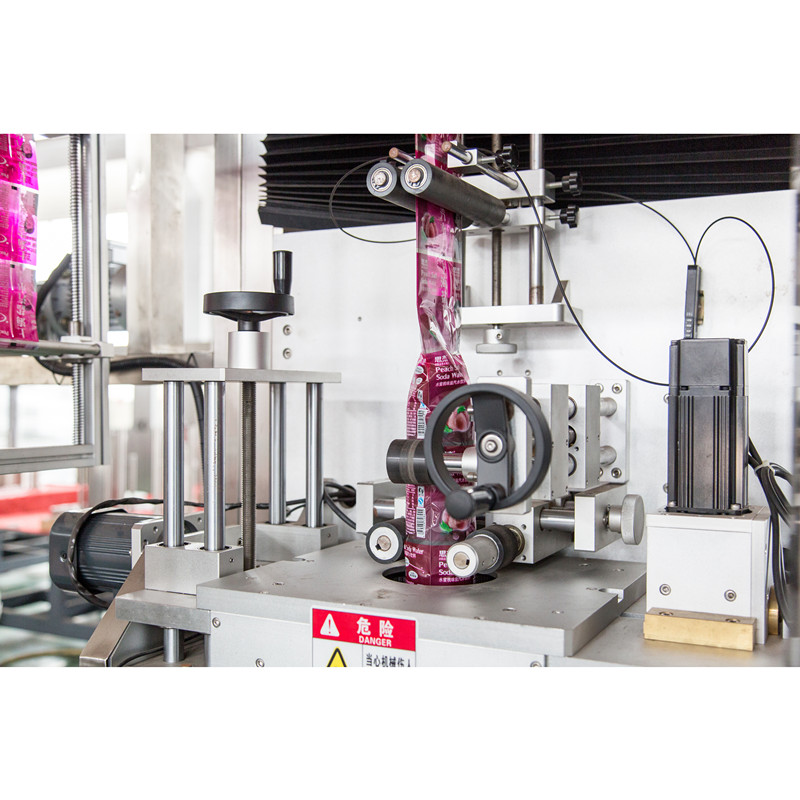

l 喂標機構：動力式同步張力控制供應標簽，供應能力90米／分，卷標供應盤 ? 500mm，紙管內徑4’、8’、10’皆可，喂標穩定張力機構設計，確保切標長度的精確度，供應穩定、快速、確保送標及射標精度。
l 中心導柱之伺服射標機構，射標速度150瓶／分。
l 新型切刀設計使用伺服馬達驅動，速度高、動作穩定準確、切口平整，收縮美觀，配合標簽同步定位機構，切口定位精確度高達±1mm。
l 多點緊急停止按鈕，可于生產線上適當位置加裝緊急停機鈕，使聯機制作安全，生產順利。
l 特殊設計熱風式收縮爐，使用高壓風機，特殊熱風縮環風道更節能，收縮效果無與倫比，傳統若收縮爐無法收縮之曲線瓶，由本熱風式收縮爐可得滿意之平整收縮效果。
l 新式蒸汽收縮爐，熱收縮效率大大提高，針對不同及不規則圓瓶、方瓶、扁瓶等瓶形，調整、維修方便，收縮平整，蒸汽噴出方式采用分汽包設計型式，管道順暢不占空間，噴出口每邊分為四段，每段之高低、前后及出氣量均可分別調整，達到最完美收縮效果的境界。低壓分汽包采用無縫鋼管設計，各連接管使用不銹鋼軟管快速接頭，拆卸、安裝方便。全機外殼用不銹鋼制造而成并加以保溫，不僅節省能源，且符合國際安全標準，底部不銹鋼接水盤集中冷凝水，可接管排出，工作環境不受影響，箱體附有視窗前后各兩個。全機采用防水設計，為不銹鋼構成，操作維修方便。
-
設備主要技術參數:

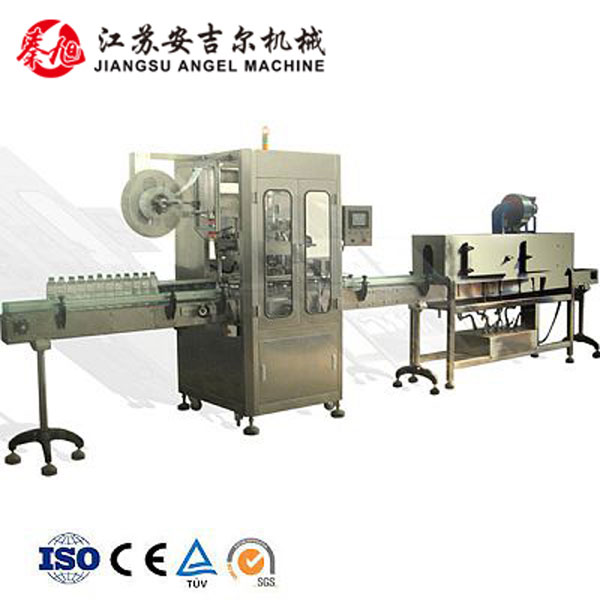

標配設備包括：全自動套標機，1米8蒸汽收縮爐，18KW蒸汽發生器，總長7米動力輸送線。
電壓規格：1、主機：AC220V，50／60HZ，2.5KW， 單相
或主機：AC380V，50／60HZ，2.5KW， 3相
設備型號速度表：
標簽標準長度為100mm，生產速度可根據客戶需要而定，標準分為：PY-150B型速度為：150瓶／分、PY-250B型速度為：250瓶／分、PY-350B型速度為：350瓶／分、PY-450H型速度為：450瓶／分等系列。
M標簽長度越短生產速度越快。
瓶子直徑： ?28mm ~? 125mm 標簽厚度：0.035mm ~ 0.13mm
標簽長度： 30mm ~ 250mm 標簽材料：PVC、PET、OPS
設備尺寸：1、套標機主機尺寸： L2000mm＊W850mm＊H2000mm
2、蒸汽收縮爐：蒸汽用量：50Kg／小時 蒸汽壓力：1Kg／cm2
蒸汽式收縮爐體積：L1800mm＊W500mm＊H1500mm
3、 電熱收縮爐體積：L2000mm＊W500mm＊H1600mm
功率：10KW ~15KW 電壓：?3，380VAC
4、蒸汽發生器技術參數：
規格 參數
ZYP-18
ZYP-24
ZYP-36
ZYP-48
額定蒸發量
24
32
48
64
額定蒸汽壓力
0.4/0.7
0.4/0.7
0.4
0.4
額定蒸汽溫度
151/170
151/170
151
151
給水溫度
20
20
20
20
電功率
18KW
24KW
36KW
48KW
給水泵電機功率
550
750
750
750
鍋爐水容積
42
外型尺寸(MM)
600x600x1280
950x550x1400
鍋爐重量
91kg
100kg
刀盤適用規格
標簽長度
4-10
12-18
18＜
每分鐘速度（瓶）
220-160
130-100
100
刀
盤
規
格
選用刀盤規格
適用瓶身直徑
138
120-134
124
106-120
110
86-106
90
56-86
60
25-56
